Microschakelaar 5a 125 250v

Microschakelaar 5a 125 250vis een kleine klikschakelaar die wordt gebruikt voor het in- en uitschakelen van elektrische circuits tot het maximum van 5a bij de gespecificeerde bedrijfslimieten met 125 V AC en 250 V AC. Het wordt over het algemeen gebruikt in elektronische apparaten, besturingssystemen, verkoopautomaten, kantoorapparatuur, deuren en afdekkingen, apparaten, enz.

Controleer of naast het bestaande vermogen ook het belastingstype, het actuatortype, de kracht, de configuratie van de aansluitingen, de afmetingen en de omgevingsomstandigheden geschikt zijn voor het gebruik dat u van plan bent voor de componenten.

Wat betekent 5A 125/250VAC?

De aanduiding “5A 125/250VAC” geeft doorgaans aan dat de schakelaar maximaal 5 ampère kan verwerken bij een spanning van 125 volt AC of 250 volt AC, indien gebruikt met de juiste belasting zoals aanbevolen door de fabrikant.
Deze specificatie is meestal van toepassing op ohmse belastingen.

Apparaten zoals motoren, elektromagneten, compressoren, lampen, transformatoren en elektronische voedingseenheden kunnen te maken krijgen met hoge inschakelstroom of elektrische vonken. In dergelijke gevallen kan het nodig zijn om apparaten met een ander draagvermogen te gebruiken of om een ​​geschikt onderdrukkingsapparaat toe te passen.

Dit vertegenwoordigt een AC-classificatie. Dit garandeert echter niet dat de schakelaar is goedgekeurd voor gebruik bij 125 VDC of 250 VDC. Zoek altijd naar de specifieke DC-waarde in het toegewezen gegevensblad voordat u doorgaat.

Hoe werkt een microschakelaar?

Een microschakelaar maakt gebruik van een klikmechanisme. Op het moment dat de actuator op de exacte locatie komt, verandert de binnenveer snel van contactstatus. Daarom zorgt het voor een uitstekende betrouwbaarheid van de schakelaar, ondanks de minimale beweging en het constante werkpunt.

Tot de typische typen actuatoren behoren de plunjer, scharnierhefboom, rolhefboom en gesimuleerde rol. Het juiste type actuator wordt geselecteerd op basis van de beschikbare ruimte, bewegingsrichting en kracht en afstand die nodig zijn voor het proces.

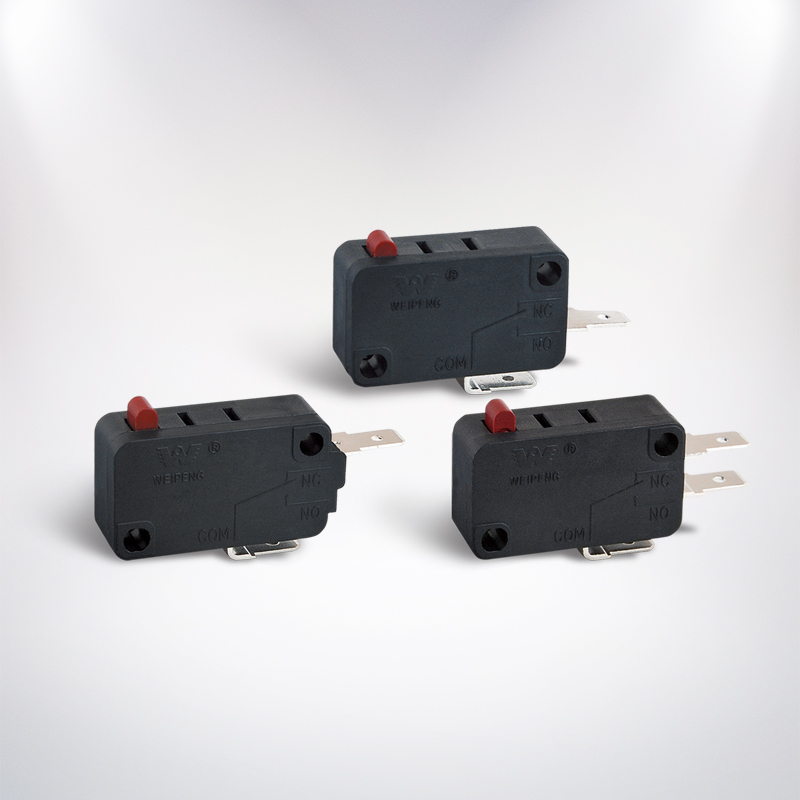

SPDT-terminalconfiguratie

Verschillende 5A-modellen werken in SPDT-modus (Single Pole Double Throw). De gemeenschappelijke terminals in SPDT zijn COM, NC en NO.

Wanneer het circuit wordt geactiveerd door het indrukken van de actuator, gebruik dan COM in combinatie met NO. Aan de andere kant: gebruik COM in combinatie met NC wanneer het circuit gesloten moet blijven in een standby-status, en open wordt wanneer de actuator wordt ingeschakeld. Zorg ervoor dat u vóór het bedradingsproces de labels op de eigenlijke schakelaar controleert.

Wat is een gevoelige microschakelaar?

Een microschakelaar die gevoelig is, werkt met vrij weinig kracht. Het is handig wanneer de schakelaar wordt bediend met behulp van een lichte deur, een plastic lipje, een klein mechanisme of een beperkte beweging.

Gevoeligheid wordt bepaald door meer dan de huidige beoordeling. Controleer de volgende specificaties:

• Bedieningskracht en loskracht
• Voor- en overreis
• Bedrijfspositie
• Type aandrijving en lengte
• Mechanische en elektrische levensduur

Het gebruik van een rolhendel kan de benodigde inspanning van het externe systeem minimaliseren. Een onjuiste uitlijning kan echter leiden tot laterale spanning en vroegtijdig falen. Het zou naar behoren moeten werken en moeten werken zonder de overtravel-specificatie te overschrijden.

5A, 10A, 16A en 21A microschakelaars

Microschakelaars worden vervaardigd in verschillende versies van stroomsterktes, namelijk 5A, 10A, 16A en 21A. Een hogere stroomsterkte is niet noodzakelijkerwijs de juiste keuze; het is van het grootste belang dat de schakelaar in lijn moet blijven met de toepassingsspanning, het belastingstype, de metingen, het type terminal en de normen.

Als u kijkt naar een microschakelaar met een vermogen van 5A bij zowel 125V als 250V met andere modellen met een vermogen van 10A, 16A en 21A, moet u alle specificaties vergelijken in plaats van alleen naar de classificatie te kijken. De hoger gewaardeerde schakelaar kan verschillen van de lager gewaardeerde modellen wat betreft ontwerpkenmerken zoals montagegaten, actuatorbeweging, terminalpositie en contactafmetingen.

Belasting- en veiligheidsoverwegingen

Voordat u de belasting aansluit, moet u niet alleen de normale stroom, maar ook de inschakel- of opstartstroom identificeren. Ohmse belastingen zijn normaal gesproken veel gemakkelijker te hanteren dan inductieve of capacitieve belastingen. Motoren en elektromagneten kunnen vonken genereren die de contacten kunnen beschadigen, ook al is de normale stroom lager dan 5 A.

Bij de belangrijkste toepassingen moeten geschikte isolatie, overbelastingsbeveiliging, mechanische bescherming en behuizing worden gebruikt. Normaal gesproken moet de schakelaar correct worden geïnstalleerd, zodat deze de geleidende draad breekt, zoals gespecificeerd door het ontwerp van de apparatuur en de plaatselijke elektrische regelgeving.

Koppel de netvoeding los voordat u installatie- of testwerkzaamheden uitvoert. De bedrading van de netspanning moet worden voltooid of geïnspecteerd door een gekwalificeerde professional.

Montage- en installatietips

Controleer altijd de lichaamsafmetingen, de afstand tussen de montagegaten, de hoogte van de aandrijving, het terminaltype en de bedieningspositie voordat u bestelt. Schakelaars die er hetzelfde uitzien, zijn niet noodzakelijkerwijs uitwisselbaar.

De actuator moet in de juiste richting worden gedrukt en mag niet worden gebruikt als harde mechanische stop, tenzij anders aangegeven door de fabrikant. Overmatige schokken, zijdelingse druk, vochtigheid, vocht en trillingen moeten worden vermeden.

Er zijn verschillende soorten veelgebruikte terminals; ze omvatten soldeerterminals, snelaansluitlipjes, PCB-pinnen en draadterminals. De stijl kan gekozen worden op basis van de gebruikte montagetechniek en de beschikbaarheid van ruimte.

Hoe u het juiste model kiest

Gebruik deze checklist vóór aankoop:

• Bevestig de AC- of DC-spanning en de werkelijke belastingsstroom.
• Bepaal of de belasting resistief, inductief, capacitief, motorisch of lamp is.
• Selecteer SPDT, SPST-NO of SPST-NC afhankelijk van het circuit.
• Kies de vereiste bedieningskracht en actuatorstijl.
• Vergelijk montagematen en klemposities.
• Controleer de bedrijfstemperatuur, afdichting, elektrische levensduur en goedkeuringen.
• Vraag het officiële datablad aan voor het exacte onderdeelnummer.

Veelgestelde vragen: Gevoelige microschakelaar SPDT 5A 125/250VAC

Wat is een gevoelige microschakelaar SPDT 5A 125/250VAC?

De schakelaar is een apparaat met lage kracht en klikactie, met een gemeenschappelijke aansluiting en dubbele uitgangen. De maximale stroomsterkte is 5A bij gebruik onder gecontroleerde omstandigheden.

Kan ik deze gebruiken voor 250VDC?

Nee, hoewel de markering van 125/250 VAC een AC-waarde vertegenwoordigt, geeft deze geen gelijkspanning weer. Zoek altijd naar een schakelaar met een vermelde gelijkspanning en stroomsterkte.

Wat is het verschil tussen NO en NC?

De normaal open schakelaar zorgt ervoor dat er elektriciteit kan stromen als er niets op de schakelaar wordt gedrukt, terwijl de normaal gesloten schakelaar elektriciteit laat stromen als de actuator wordt ingedrukt.

Kan een 5A-microschakelaar een motor besturen?

Hoewel de stroom van de motor minder dan 5A bedraagt, werkt de schakelaar mogelijk niet correct. Identificeer de startstroom en de inductieve boogvorming die de capaciteit van de schakelaar kunnen overschrijden. Waardeer de belastingscapaciteit van de motor of gebruik een relais of een contactor.

Kan ik een 5A-schakelaar vervangen door een 16A- of 21A-model?

Dit is alleen mogelijk als de vervanging dezelfde afmetingen heeft wat betreft afmetingen, beweging van de actuator, opstelling van de aansluitingen, opstelling van de contacten, nominale spanning en certificering. Een groter vermogen op zichzelf is niet voldoende.

Hoe lang gaat een microschakelaar mee?

De levensduur van een product wordt bepaald door belasting, frequentie van berichten, uitlijning, omgeving en kwaliteit van installatie. Mechanische en elektrische levensduur zijn verschillende termen; daarom moeten de specificaties voor de elektrische levensduur dienovereenkomstig worden gevolgd met betrekking tot de werkelijke belasting.

Ter afsluiting: deMicroschakelaar 5a 125 250vis een haalbare optie voor kleine AC-besturings- en positiedetectiesystemen als de belasting en mechanische parameters geschikt zijn. Controleer de specificaties, kies de juiste terminals en actuator voor SPDT en gebruik een relais of een heavy-duty oplossing voor apparaten met aanzienlijke inschakelstroom of voor veeleisende elektromechanische toepassingen.
