Verlichte tuimelschakelaar: typen, bedrading en koopgids

Een verlichte tuimelschakelaar fungeert als een soort aan/uit-schakelaar waarin een LED- of neonlicht is verwerkt, dat aangeeft of de schakelaar in de aan/aan-stand staat of niet gemakkelijk. Dankzij de indicator is de tuimelschakelaar ook in het donker of op rommelige bedieningspanelen duidelijk zichtbaar. De verlichte tuimelschakelaars hebben hun nut gevonden in vele toepassingen in auto's, boten, campers, fietsen, huishoudelijke apparaten, industriële machines, elektrische besturingssystemen, enz.

Het is mogelijk om verlichte tuimelschakelaars te gebruiken in zowel laagspanningscircuits als hoogspanningssectoren. U kunt 12V-schakelaars tegenkomen die worden gebruikt in automobieltoepassingen, maar ook 120V AC-schakelaars voor gebruik in woningen en de industrie. Bij het kiezen van het juiste type moeten de spanning van het systeem, de stroomsterkte, het type belasting, de aansluiting van de aansluitingen, de grootte van de schakelaar en het installatiegebied worden vastgesteld.

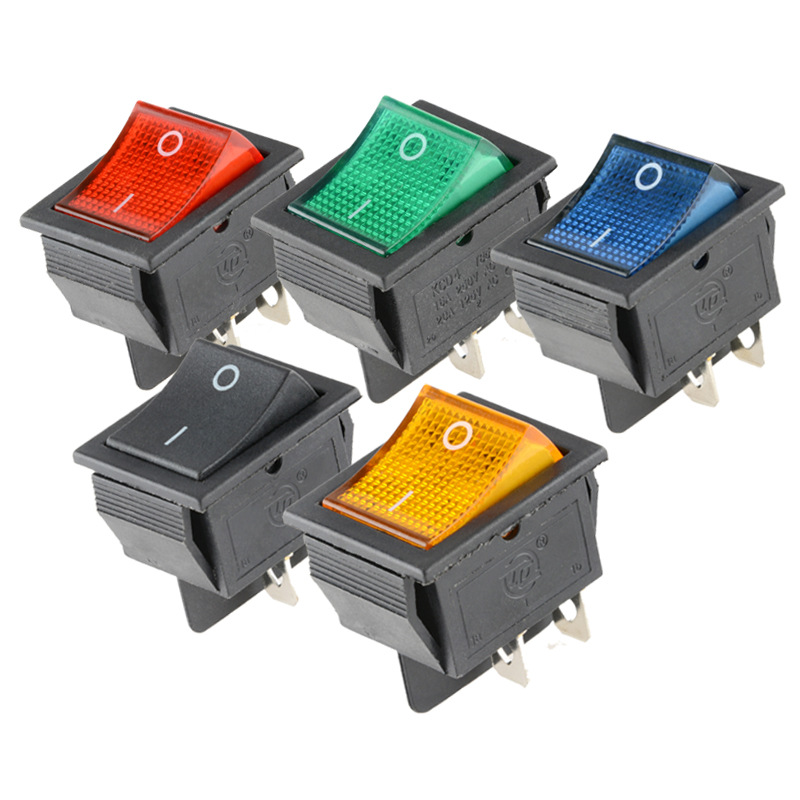

Wat is eenVerlichte tuimelschakelaar?

Een tuimelschakelaar is gemaakt van aschommelmechanisme dat een elektrisch circuit kan activeren. De tuimelschakelaar wordt in de aan-positie gezet en de voeding wordt aangesloten op de apparatuur die van stroom wordt voorzien. Bovendien heeft de schakelaar een ingebouwde LED of neon om aan te geven dat de stroom is ingeschakeld.

De schakelaar kan aangeven of hij stroom krijgt, aanstaat of dat er een ander circuit loopt, afhankelijk van het ontwerp en de opstelling van het apparaat. Er zijn verschillende manieren om de schakelaar aan te sluiten, afhankelijk van het type. Zorg er echter voor dat u de bedradingsinstructies en markeringen van de fabrikant raadpleegt voordat u met de installatie begint.

Veel voorkomende soorten verlichte tuimelschakelaars

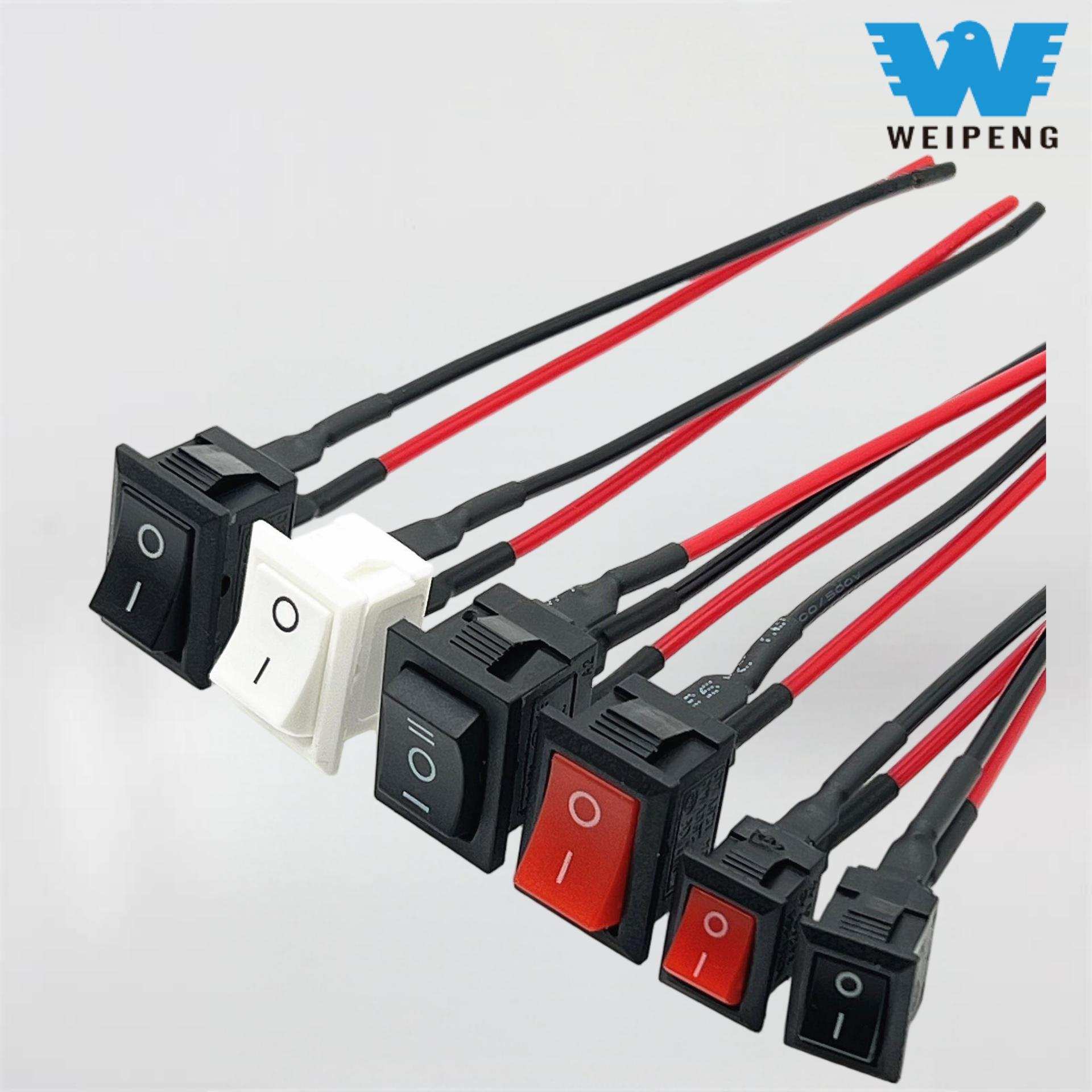

Tuimelschakelaars met twee aansluitingen

De schakelaar met twee aansluitingen is ontworpen om in de eenvoudige aan- en uitmodus te werken. Over het algemeen is dit type schakelapparaat verbonden met zowel de belastings- als de elektrische voedingscircuits en kan het de LED laten branden wanneer deze wordt geactiveerd. Sommige LED-types worden beïnvloed door polariteit, dus de aansluitingen moeten worden uitgevoerd zoals hieronder beschreven.

Tuimelschakelaars met drie aansluitingen

De ontwerpen met drie aansluitingen worden gekenmerkt door een voorziening voor de invoer van elektrische energie, schakelbare signalen en een aansluiting voor aarding. Als gevolg van het feit dat er een aparte terminal voor aardverbinding is, kan de betreffende indicator zonder problemen werken. Dit type ontwerp wordt vaak gebruikt in auto's en boten.

Tuimelschakelaars met vier en vijf aansluitingen

4- en 5-klemschakelaars kunnen onafhankelijke verlichting, dubbelpolig schakelen of meerdere uitgangen bieden. Ze zijn geschikt voor meer geavanceerde besturingskoppen, hoewel de juiste bedrading afhangt van de interne configuratie van het circuit. Daarom moet het gegeven schema worden gevolgd in plaats van het bedradingsproces te vereenvoudigen via standaard aansluitpunten.

SPST-, SPDT- en DPDT-configuraties

De SPST-schakelaar heeft de mogelijkheid om slechts één enkel circuit te voltooien en dit alleen van aan naar uit te schakelen. SPDT-schakelaars schakelen één ingang in en werken op twee uitgangen. DPDT-schakelaars werken op twee circuits en kunnen ingangen selecteren of de polariteit omkeren. De SPST-schakelaar is de meest voorkomende vorm van schakelaar die wordt gebruikt voor typische toepassingen, zoals het inschakelen van een lamp.

Wat is eenVerlichte tuimelschakelaar12V gebruikt voor?

Een 12 volt-tuimelschakelaar met verlichting is ontworpen voor gebruik in elektrische circuits met een gelijkstroomvoeding van 12 volt (DC). Typische toepassingen zijn onder meer:

• Auto- en motorverlichting
• LED-lichtbalken en werklampen
• Koelventilatoren en waterpompen
• Accessoires voor boten en campers
• Dashboard- en bedieningspaneelapparatuur
• Elektrische systemen op batterijen

De 12V-standaard bepaalt niet de bovenste stroomlimiet voor de schakelaar. Er kan bijvoorbeeld worden gesteld dat een schakelaar kan werken op 12V-stroom bij een stroomsterkte van 20A. Tijdens het starten kunnen bepaalde machines, zoals motoren en pompen, echter meer stroom verbruiken. Voor dit doel moeten de juiste relais worden gebruikt om hoge stromen of inductieve belastingen te regelen.

Hoe u de juiste verlichte tuimelschakelaar kiest

Controleer de spanning en stroomwaarde

Selecteer een schakelaar die goed werkt met de spanning en stroom van het circuit. Een schakelaar met een vermogen van 12V DC mag bijvoorbeeld niet worden gebruikt voor een circuit met spanningen van 120V of 230V AC. Naast de normale bedrijfsstroom moet ook rekening worden gehouden met de aanloop- of inschakelstroom van de belasting.

Houd rekening met het belastingstype

Elektromotoren, pompen, verwarmingsapparaten, gloeilampen en LED-drivers leggen schakelaars verschillende belastingen op. Waarderingen die alleen rekening houden met ohmse belastingen zijn mogelijk niet van toepassing op inductieve belastingen zoals elektromotoren. De selectie van schakelaars moet worden gemaakt op basis van de belastingen die ze moeten verwerken.

Bevestig de montageafmetingen

Controleer voordat u bestelt de afmeting van de paneeluitsparing, evenals de dikte van het paneel, de positie van het bevestigingslipje en de vrije ruimte achter het paneel. Een schakelaar kan in de uitsparing aan de voorkant terechtkomen, maar toch in botsing komen met andere onderdelen en bedrading.

Bekijk de indicatorspecificaties

Het stroomverbruik van LED-knipperlichten is zeer laag, daarom worden ze meestal gebruikt in 12V-systemen. Zorg ervoor dat de LED een interne weerstand bevat en controleer of deze polariteit heeft. Het gebruik van een schakelaar met een andere spanning kan ertoe leiden dat de indicator verkeerd wordt georiënteerd.

Denk aan milieubescherming

We moeten schakelaars selecteren die bestand zijn tegen vocht en roest voorkomen als ze buiten, binnen, in een maritieme omgeving of in omgevingen met stof en trillingen worden gebruikt.

Hoe bedraad je een verlichte tuimelschakelaar?

Bij het bedraden van een verlichte tuimelschakelaar moet u de specificaties van de betreffende schakelaar identificeren, inclusief het aantal aansluitingen en de lay-out. Schakel altijd de stroomtoevoer uit voordat u met de werkzaamheden begint en identificeer elk van de aansluitingen nauwkeurig. De aansluiting op het elektriciteitsnet mag alleen door gekwalificeerde technici worden uitgevoerd.

Typische 12V-bedrading met drie aansluitingen

Gezekerde positieve voeding -> Voedings- of ingangsterminal
Geschakelde uitgang -> Positieve klem van de belasting
Systeem negatief -> Aardklem en belasting negatief

De elektriciteit moet beschikbaar zijn op de belasting zodra de schakelaar wordt ingeschakeld, wat aangeeft dat de indicator is ingeschakeld. De zekering moet direct naast de voeding, oftewel de accu, worden gemonteerd. De waarde van de zekering moet ook overeenkomen met het type draad en de specificatie van het circuit.

Typische bedrading met twee aansluitingen

Positieve voeding -> Schakelklem 1
Schakel klem 2 -> Belasting positief
Negatief laden -> Systeem negatief

Wanneer een schakelaar een polariteitsgevoelige LED bevat, is het belangrijk om de positieve en negatieve draden correct aan te sluiten. In het geval dat de draden worden omgedraaid, gaat de LED niet branden, ondanks het feit dat de schakelaar correct werkt.

Bedrading en veiligheidsoverwegingen

Gebruik een draad met de juiste stroomsterkte en maak gebruik van geïsoleerde aansluitklemmen en krimpkousen om te garanderen dat alle verbindingen veilig zijn. Leid de draden niet dichtbij scherpe hoeken, hoge warmtebronnen of gebieden die beweging kunnen veroorzaken. Controleer bij voertuigen of de kabelboom ook niet wordt blootgesteld aan trillingen en schuren. Zorg er bij scheepsbedrading voor dat zowel de connectoren als de gebruikte draden corrosievrij zijn.

Een verlichte geschakelde wip fungeert niet als vervanging voor een stroomonderbreker, de juiste aarde of zekering. Als de schakelaar te heet wordt, smelt, verkleurt, vonken veroorzaakt of een verbrande geur afgeeft, moet deze worden uitgeschakeld, omdat dit een indicatie kan zijn van een elektrische storing, zoals overmatige stroom, losse verbinding, defecte contacten of draden die te dun zijn om de belasting aan te kunnen.

GewoonVerlichte tuimelschakelaarProblemen

De indicator brandt niet

Enkele veel voorkomende redenen zijn het omkeren van de polariteit, het ontbreken van een aardverbinding, fouten bij het identificeren van aansluitingen of het gebruik van een indicator die is ontworpen voor een andere spanning. Vergelijk de installatiewerkzaamheden correct met het bedradingsschema van de fabrikant en controleer of er spanning op de juiste klemmen staat.

De belasting werkt, maar de indicator niet

Zelfs als de schakelcontacten goed geleidend zijn, is het even belangrijk om te controleren of het apparaat een aparte aarde of voeding heeft. Controleer ook of het apparaat een lichtbron heeft die afzonderlijk van andere lichtbronnen functioneert.

De indicator blijft branden als de schakelaar uit staat

Sommige schakelaarmodellen werken zo dat ze oplichten wanneer er stroom aan de ingang aanwezig is. Dit gedrag kan normaal zijn voor dat specifieke apparaat. Controleer het indicatiecircuit van de schakelaar voordat u de schakelaar vervangt.

Het indicatielampje flikkert of de schakelaar wordt heet

Problemen zoals losse verbindingen, spanningsval, hoge stroomsterkte of ongeschikte belastingen kunnen flikkeringen en oververhitting veroorzaken. Dit moet worden onderzocht door het circuit los te koppelen en de classificatie van de schakelaar, de draaddikte en hoe het apparaat is aangesloten en geladen te onderzoeken. Indien nodig kan het gebruik van een relais nodig zijn voor de motor, pompen of andere belastingen die hoge stromen trekken.

Veelgestelde vragen

Heeft een verlichte tuimelschakelaar een aardedraad nodig?

Dit is niet altijd het geval. Bij meters met twee aansluitingen verbinden ze hun indicator intern, wat betekent dat er geen afzonderlijke aarding nodig is. Modellen met drie aansluitingen moeten altijd een eigen aardpunt hebben. Controleer altijd de respectievelijke terminals en specificaties van producten.

Kan een 12V verlichte tuimelschakelaar LED-verlichting aansturen?

Deze bewering is geldig omdat de schakelaar een classificatie heeft die overeenkomt met de spanning van het systeem, de nominale bedrijfsstroom en de opstartstroom van de LED-driver. Bij gebruik van grotere LED-balken of meerdere armaturen kan een relais nodig zijn.

Kan een 12V-tuimelschakelaar op huishoudstroom worden gebruikt?

Nee, een tuimelschakelaar geschikt voor 12V DC kan niet worden gebruikt met 120V of 230V AC. Een wisselstroomschakelaar moet geschikt zijn voor wisselspanning, stroom, soorten belastingen en toepasselijke veiligheidsnormen voor huishoudelijke elektriciteit.

Waarom brandt mijn LED-tuimelschakelaar zwak als deze uit staat?

Een kleine lekstroom van het apparaatje of de belasting in het circuit produceert zwak licht. Soms kan men in plaats van deze opstelling ook een andere schakelaar, relais of apparaat aan de kant van de belasting gebruiken.

Hoe kan ik een tuimelschakelaar testen?

Om de continuïteit te testen moet de schakelaar van de stroombron worden verwijderd en de multimeter in de continuïteitsmodus worden gezet. De bediening van de schakelaar moet zodanig zijn dat deze tijdens bedrijf zowel open als gesloten reageert. Voer nooit continuïteitstests uit op een onder spanning staand circuit.

Een voldoende verlichte tuimelschakelaar heeft de specificaties van spanning, stroom, type belasting, aansluitingen, grootte en functie die passen bij zijn omgeving. Om een ​​klein 12V accessoire te activeren is een SPST schakelaar een geschikte keuze. Als er motoren of zware apparatuur bij betrokken zijn, zal er behoefte zijn aan een relais, en er is ook behoefte aan zekeringen en geschikte draden in andere elektrische systemen.
