Weipeng zwarte kleine reislimietmicroschakelaar

Als benchmarkmodel van de microschakelaarserie van Yueqing Tongda Wire Electric Factory heeft de Weipeng zwarte kleine reislimietmicroschakelaar "hoge gevoeligheid, ultralange levensduur en aanpassingsvermogen in meerdere scenario's" als kernvoordelen. Door de 35 jaar ervaring van het bedrijf op het gebied van schakelaarproductie te integreren, is het een belangrijk besturingscomponent geworden in huishoudelijke apparaten, auto-elektronica, industriële automatisering en andere gebieden, dankzij de minimale contactafstand en het snelle actiemechanisme. De prestaties en betrouwbaarheid zijn gecertificeerd door meerdere gezaghebbende organisaties over de hele wereld, waardoor de reguliere positie in de nichemarkt wordt veiliggesteld.

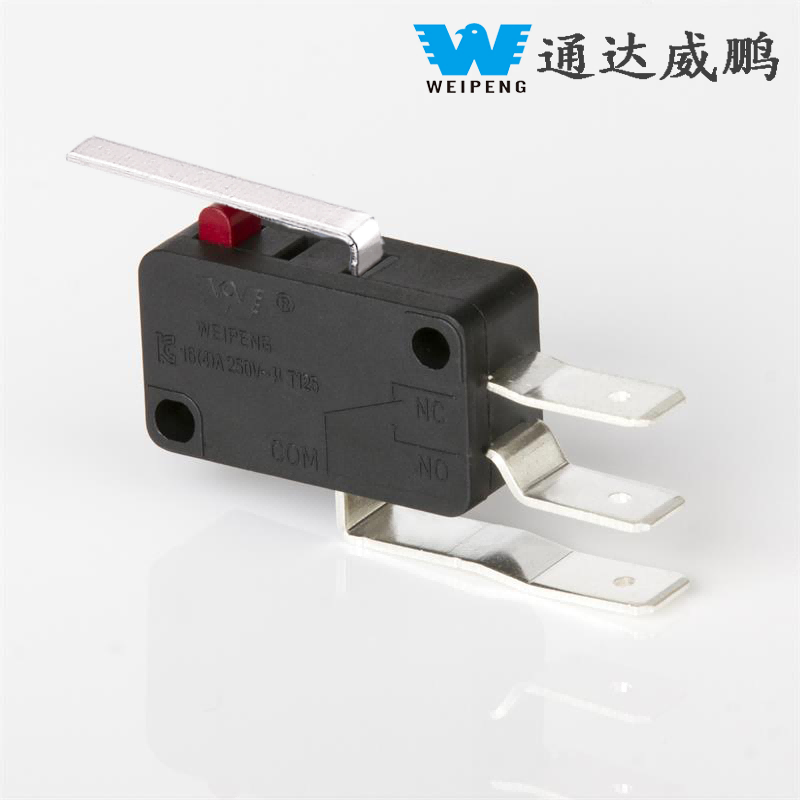

Model:HK-14-16AP-686

Stuur onderzoek

Productomschrijving

WEIPENG® is toonaangevendWeipeng zwarte kleine reislimietmicroschakelaar fabrikanten, leveranciers en exporteur.

Introductie van microschakelaars

Typische toepassingsscenario's

De HK-14-serie, met zijn hoge aanpassingsvermogen, wordt veel gebruikt in kernapparaten op verschillende gebieden:

Huishoudelijke apparaten: Magnetrondeurbediening, wasmachineprogrammabediening, triggers voor oventemperatuurregeling, schakelaars voor waterdispenser;

Industriële automatisering: detectie van rijlimieten, positionering van transportbanden, noodstopapparaten voor kleine machines, signaaltriggers voor testapparatuur;

Auto-elektronica: detectie van autodeursloten, eindschakelaars voor stoelverstelling, kofferbakschakelaars, bediening van de elektrisch bediende ruiten;

Elektrisch gereedschap: start-/stopschakelaars voor boormachines en haakse slijpers, triggers voor beveiliging tegen overbelasting van gereedschap;

Instrumenten en meters: knoppen voor medische apparatuur, eindschakelaars voor meetinstrumenten, signaalschakeling voor communicatieapparatuur.

Installatie- en gebruiksrichtlijnen

Bij installatie moet de schakelaar op een vlakke ondergrond worden gemonteerd en worden vastgezet met een platte sluitring of veerring om storingen of schade aan de behuizing als gevolg van oneffen oppervlakken te voorkomen. Kies modellen op basis van de omgeving: voor vochtige of stoffige omstandigheden wordt het aanbevolen om een verzegelde, aangepaste versie te gebruiken om de bescherming te verbeteren. Breng geen smeerolie aan op de knop of actuator om vastzittende contacten, functionele storingen of zelfs doorbranden te voorkomen. Bewaar het product tijdens opslag in een droge, geventileerde ruimte, beschermd tegen regen of sneeuw, en vermijd hoge temperaturen en vochtigheid die veroudering van de componenten kunnen veroorzaken, zodat het product zijn oorspronkelijke prestaties behoudt.

Parameter microschakelaar (specificatie)

Technische kenmerken van schakelaar:
ITEM	Technische parameter		Waarde
1	Elektrische beoordeling		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Neem contact op met Weerstand		≤30mΩ Beginwaarde
3	Isolatieweerstand		≥100MΩ (500VDC)
4	Diëlektrisch Spanning	Tussen niet-aangesloten terminals	1000V/0,5mA/60S
		Tussen terminals en het metalen frame	3000V/0,5mA/60S
5	Elektrisch leven		≥50000 cycli
6	Mechanische levensduur		≥1000000 cycli
7	Bedrijfstemperatuur		-25~125℃
8	Bedrijfsfrequentie		elektrisch: 15 cycli Mechanisch: 60 cycli
9	Trillingsbestendig		Trillingsfrequentie: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drie richtingen: 1H
10	Soldeervermogen: Meer dan 80% van het ondergedompelde deel worden bedekt met soldeer		Soldeertemperatuur: 235 ± 5 ℃ Onderdompelingstijd: 2 ~ 3S
11	Hittebestendigheid van soldeer		Dompelsolderen: 260 ± 5 ℃ 5 ± 1S Handmatig solderen: 300 ± 5 ℃ 2 ~ 3S
12	Veiligheidsgoedkeuringen		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Testomstandigheden		Omgevingstemperatuur: 20 ± 5 ℃ Relatieve vochtigheid: 65 ± 5% RV Luchtdruk: 86~106KPa

Functie en toepassing van microschakelaars

1.Sate, betrouwbare basisschakelaar
2. Mooi uiterlijk, strakke contiguratie. Kenmerkend: kleine contactvrijheid, snelle actie, hoge gevoeligheid en kleine 3. operationele reizen.
4. Lange levensduur, hoge betrouwbaarheid
5. Een verscheidenheid aan contactterminals
6. Een variëteit van temperatuurgraad
7. Een verscheidenheid aan hendels
8. Gebruik het meesthardende plastic of themoplastisch
9. Op grote schaal gebruikt in huishoudelijke apparaten, elektronische apparatuur, automatische machinecommunicatie, equion, auto-elektron, apparaat en 10. instrument, elektrisch bewegingsgereedschap enz.

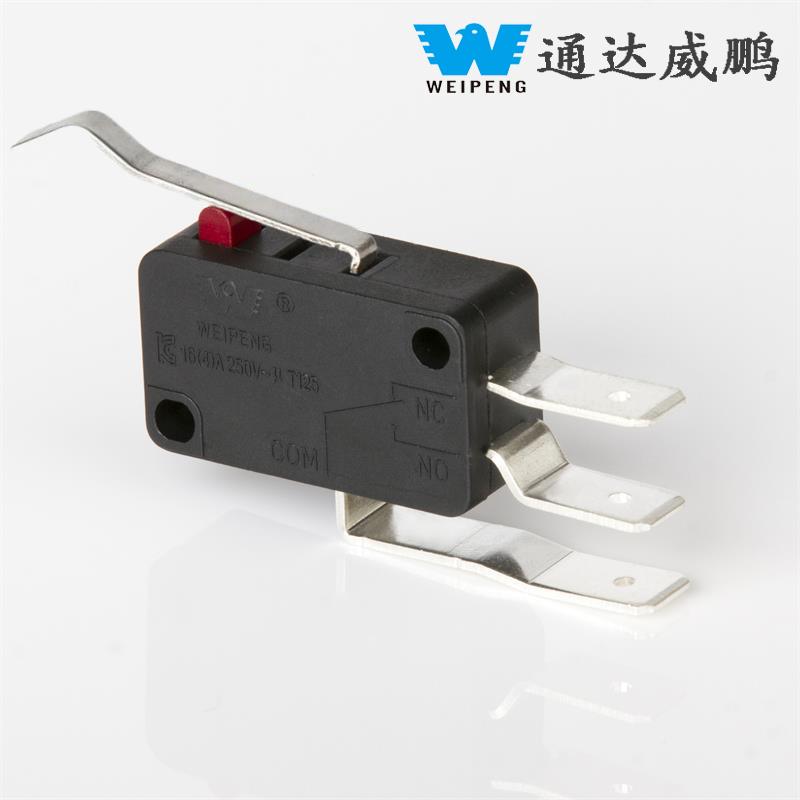

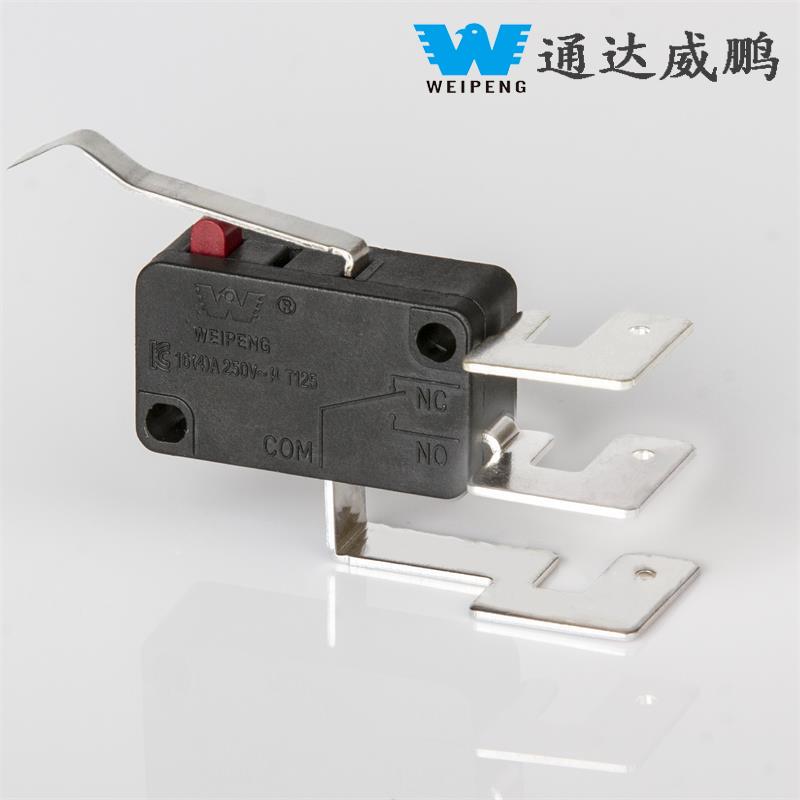

Details microschakelaar
