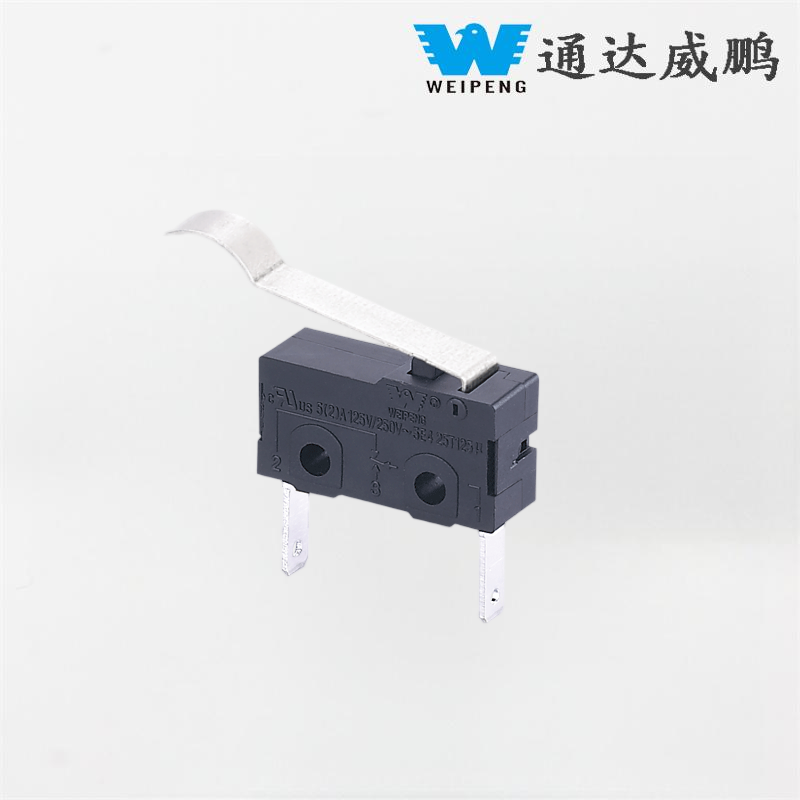

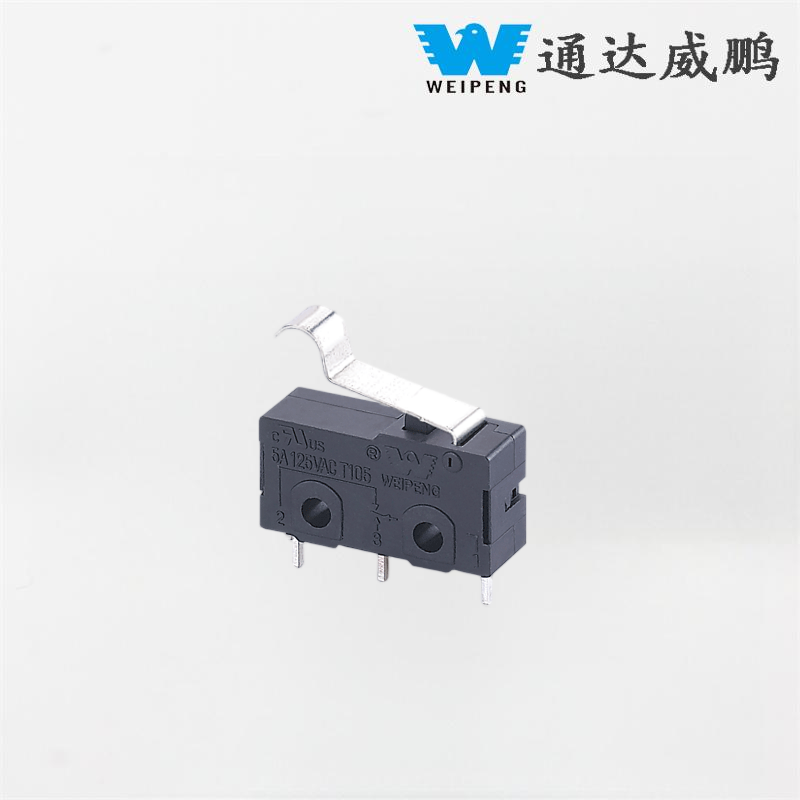

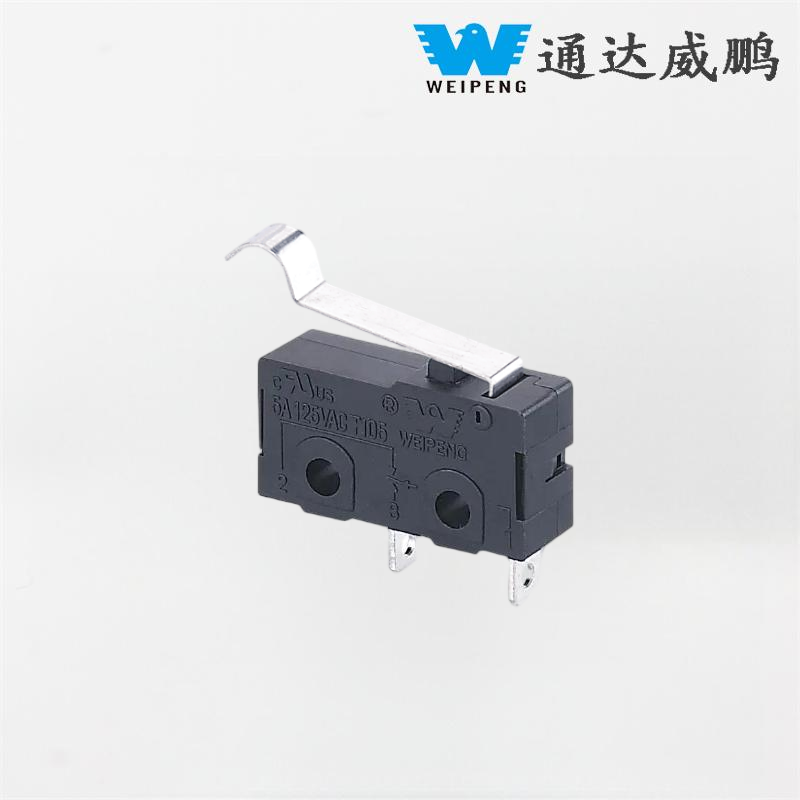

Kleine stofdichte twee-pins/drie-pins microschakelaar

Kleine stofdichte twee-pins/drie-pins microschakelaar als representatief product van Tongda WEIPENG dat de integratie van kernstandaardisatie en maatwerk belichaamt. Als fabrikant en groothandel is het belangrijkste ontwerpprincipe van de duurzame resetschakelaar voor slimme apparaten, geproduceerd door onze eigen fabriek, 'stabiliteit, betrouwbaarheid en scenario-compatibiliteit'. Beoordeling: 5A 250VAC Temperatuurbereik: -40°C~+125°C IP-code: IP40 Afmeting: 19,8*10,6*6,4mm Goedkeuring: UL, ENEC, CSA, CE, VDE

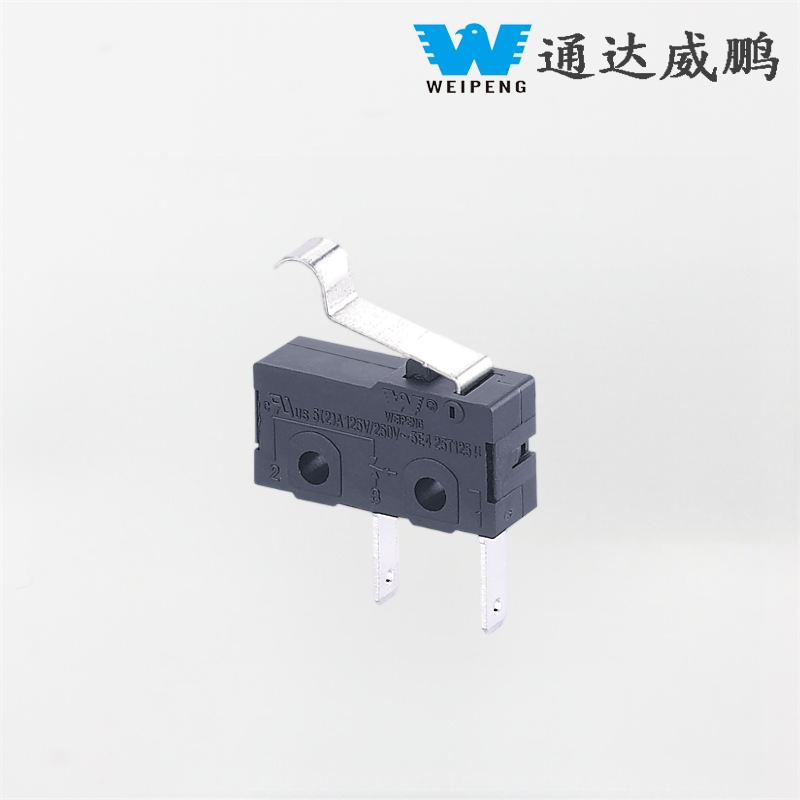

Model:HK-04G-LD-002

Stuur onderzoek

Productomschrijving

WEIPENG® is toonaangevendKleine stofdichte twee-pins/drie-pins microschakelaar fabrikanten, leveranciers en exporteur.

Micro-schakelaarInvoering

Werkingsprincipe en structurele kenmerken

De HK-04G-L maakt gebruik van een klikmechanisme, met een precisieveerplaat als interne kernstructuur.

Belangrijkste voordelen:Zelfs als er langzaam externe kracht wordt uitgeoefend op de bedieningshendel van de schakelaar, zal de interne veerplaat op een bepaald kritiek punt in de beweging plotseling omklappen, waardoor de contacten met zeer hoge snelheid worden gemaakt of verbroken. Dit mechanisme verkort de boogvormingstijd aanzienlijk, beschermt de contacten effectief en zorgt voor een lange levensduur en hoge betrouwbaarheid van de schakelaar.

Actuatortype: De HK-04G-L-serie biedt verschillende actuatoren, waarvan de meest voorkomende het rolhefboomtype is (zoals HK-04G-LZ), geschikt voor het detecteren van bewegende delen en het effectief verminderen van wrijving.

Terminaltype: Er zijn soldeerterminals voor solderen en PCB-terminals voor directe plaatsing in printplaten, die kunnen worden gekozen op basis van uw assemblageproces.

Gebruiksomgeving: Vermijd het aanbrengen van olie op het bedieningsgedeelte van de schakelaar, aangezien dit stof kan aantrekken en slecht contact kan veroorzaken. In omgevingen met veel stof of vochtigheid kies je voor een afgedichte schakelaar met een hogere beschermingsgraad (zoals IP67).

Installatie: Installeer de schakelaar op een vlak oppervlak en gebruik ringen om hem gelijkmatig vast te zetten, waardoor vervorming van de behuizing wordt voorkomen die de interne werkingsnauwkeurigheid zou kunnen beïnvloeden.

Micro-schakelaarSollicitatie

Microschakelaars worden veel gebruikt en betrouwbaar qua prestaties, voornamelijk toegepast in:

- Huishoudelijke apparaten: koelkastverlichting, deursloten van magnetrons, schakelaars op het deksel van de wasmachine en timers voor broodroosters.

- Industriële apparatuur: heavy-duty modellen geschikt voor transportbanden, machines en bedieningspanelen (stof- en vochtdicht).

- Automotive gebied: ruitenwissers, deur-op-indicatoren - bestand tegen trillingen en extreme temperaturen.

- Elektronische apparaten: miniatuurschakelaars voor afstandsbedieningen en gamecontrollers (responsief en duurzaam).

Micro-schakelaar Specificatie

Technische kenmerken van schakelaar:
ITEM	Technische parameter		Waarde
1	Elektrische beoordeling		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Neem contact op met Weerstand		≤50mΩ Beginwaarde
3	Isolatieweerstand		≥100MΩ (500 VDC)
4	Diëlektrisch Spanning	Tussen niet-aangesloten terminals	500V/0,5mA/60S
		Tussen terminals en het metalen frame	1500V/0,5mA/60S
5	Elektrisch leven		≥10000 cycli
6	Mechanische levensduur		≥100.000 cycli
7	Bedrijfstemperatuur		-25~125℃
8	Bedrijfsfrequentie		Elektrisch: 15 cycli Mechanisch: 60 cycli
9	Trillingsbestendig		Trillingsfrequentie: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drie richtingen: 1H
10	Soldeervermogen: Meer dan 80% van het ondergedompelde deel worden bedekt met soldeer		Soldeertemperatuur: 235 ± 5 ℃ Onderdompelingstijd: 2~3S
11	Hittebestendigheid van soldeer		Dompelsolderen: 260 ± 5 ℃ 5 ± 1S Handmatig solderen: 300 ± 5 ℃ 2 ~ 3S
12	Veiligheidsgoedkeuringen		UL, CSA, VDE, ENEC, CE
13	Testomstandigheden		Omgevingstemperatuur: 20 ± 5 ℃ Relatieve vochtigheid: 65 ± 5% RV Luchtdruk: 86~106KPa
