NC-microschakelaar: de definitieve handleiding voor het kennen, kiezen en bedienen van NC-microschakelaars

Mensen die betrokken zijn bij elektronica, industriële automatisering en de doe-het-zelfgemeenschap kennen microschakelaars; de minder bekende kampioenen van regelcircuits. Eén type microschakelaar is de NC-microschakelaar (Normal Closed microschakelaar), die uiterst belangrijk is. Als u bezig bent met het uitzoeken hoe u een NC-schakelaar kunt identificeren, de toepassing ervan, of het vinden van de juiste NC voor uw project, vindt u in deze gids alle antwoorden op NC-microschakelaars, het onderscheid met NO-microschakelaars en de toepassingen ervan.

Wat is eenNC-microschakelaar?

Een NC-microschakelaar, of een normaal gesloten microschakelaar, is een elektrische schakelaar die in de gesloten positie blijft en elektriciteit laat stromen totdat deze wordt geactiveerd. Vervolgens gaat de schakelaar open en stopt de stroom in het circuit. Dit is in tegenstelling tot een NO-microschakelaar (Normally Open), die open is voordat hij wordt geactiveerd en daarna sluit. Er worden nog andere termen gebruikt voor microschakelaars en een daarvan zijn klikschakelaars vanwege hun snelle schakelbewegingen.

In de werkmodus, wanneer de actuator niet in actie is, zijn de contacten in contact en vloeit er stroom door. Zodra de actuator wordt geactiveerd, gaan de contacten open, waardoor de stroom wordt onderbroken. Dit soort NC-microschakelaars worden noodzakelijk in circuits voor het beveiligen van de noodstop, veiligheidsmissies en missies die feedback vereisen.

Hoe werkt een NC-microschakelaar?

Microschakelaars worden aangedreven door een systeem waarmee ze een snelle en duidelijke bedieningsbeweging kunnen produceren. Binnenin de schakelaar bevindt zich een mechanisme van een veerbelaste drukknop. Door de actuator naar beneden te duwen, ontstaat er een “klik” en wordt de positie van de contacten gewijzigd.

Voor een NC-microschakelaar:

• Wanneer de aandrijving niet in beweging is, is de COM-terminal aangesloten op de NC-terminal.
• Door op de actuator te drukken wordt de COM-NC-verbinding verbroken, waardoor het circuit wordt geopend.

Dit principe heeft talloze toepassingen; deze omvatten alles, van veiligheidsvergrendelingen in apparaten en bedieningselementen voor industriële machines tot liftdeuren en verkoopautomaten.

Hoe weet ik of een schakelaar NC of NO is?

Weten of een microschakelaar NC of NO is, is een belangrijk aspect bij de ontwikkeling en het onderhoud van circuits. Hier zijn enkele methoden om het type te identificeren:

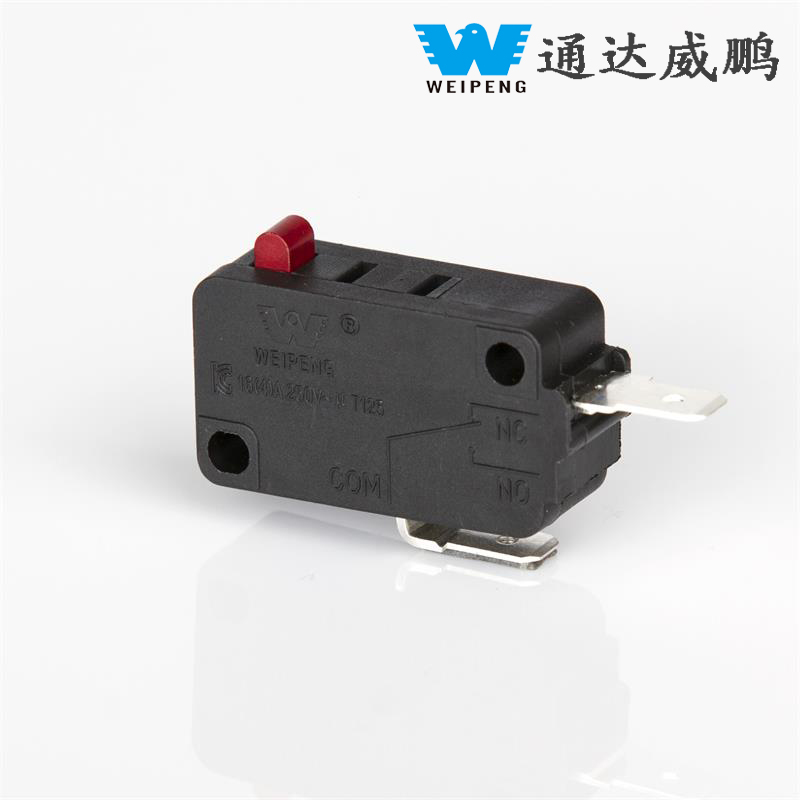

Visuele inspectie:"NC" (normaal gesloten) en "NO" (normaal open) zijn de labels die doorgaans op een aantal microschakelaars te vinden zijn. Zorg ervoor dat u de behuizing van de schakelaar controleert op de labels.

Testen met een multimeter:Stel uw multimeter in op continuïteitsmodus (of ohm). Plaats één afleiding in punt COM en de tweede afleiding naar het vermoedelijke NC-punt. De multimeter moet continuïteit aangeven zonder op de actuator te drukken. Terwijl u op de actuator drukt, moet de continuïteit worden verbroken.

Gegevensblad van de fabrikant:Wanneer het gegevensblad wordt bekeken, zullen de terminals onthullen of ze NC, NO en COM zijn, en ook enkele andere specificaties.

Door deze stappen te volgen, weet u zeker dat u de juiste schakelaar voor uw circuit nauwkeurig identificeert en aansluit.

Veel voorkomende toepassingen van NC-microschakelaars

De NC-microschakelaar is aanwezig in een oneindig aantal toepassingen waarbij veiligheid en onmiddellijke actie voorop staan.

1. Veiligheidsmechanismen:NC-microschakelaars worden gebruikt als fail-safe elementen in industriële machines en huishoudelijke apparaten. De NC-schakelaar schakelt bijvoorbeeld het circuit uit wanneer een deur of deksel wordt geopend en de machine stopt met werken, waardoor ongelukken worden voorkomen.

2. Noodstopsystemen:Noodstopknoppen werken doorgaans met NC-microschakelaars. Wanneer de noodstopknop wordt ingedrukt, wordt een circuit geopend, waardoor de apparatuur onmiddellijk wordt stopgezet.

3. Beveiligingssystemen:De NC-microschakelaar is een instrument dat wordt gebruikt in sabotageschakelaars die zijn ontworpen voor alarmsystemen en activeert het alarm bij het binnendringen van een deur of raam.

4. Automotive-toepassingen:In voertuigen maken NC-microschakelaars het inschakelen van het rempedaal mogelijk, wat leidt tot de werking van de remlichten of het stoppen van de werking van de cruise control.

5. Liften en toegangscontrole:NC-microschakelaars in liftdeuren zijn verantwoordelijk voor het detecteren van het sluiten van de deur. Tenzij de deuren volledig gesloten zijn, zal de lift niet werken.

Deze gevallen laten zien hoe belangrijk NC-microschakelaars zijn bij het realiseren van operationele veiligheid en systeembetrouwbaarheid.

NC- en NO-microschakelaars vergelijken

Het herkennen van het onderscheid tussen NC-microschakelaars en NO-microschakelaars is cruciaal voor het garanderen van het juiste ontwerp van circuits en het oplossen van problemen.

NC (normaal gesloten):Standaard blijft het circuit gesloten en wordt het geopend door bediening. Wordt meestal gebruikt waar het verbreken van het circuit een verandering in de status betekent of een waarschuwing geeft, vooral in veiligheidsgerelateerde toepassingen.

NEE (normaal open):De standaardstatus van de schakelaar is “uit” en moet worden geactiveerd om het circuit te sluiten. De schakelaar kan worden gebruikt voor het activeren van apparaten en alarmen, bijvoorbeeld door op een knop te drukken om een ​​lamp in te schakelen.

De beslissing om NC of NO te gebruiken, hangt af van de toepassing. NC is beter geschikt voor het monitoren van de gebruikelijke verstoringen, terwijl NO moet worden geselecteerd voor gevallen waarin een actie moet worden gestart wanneer er een verandering is.

Hoe kiest u de juiste NC-microschakelaar?

Wanneer u wordt geconfronteerd met een overvloed aan merken en producten, is het noodzakelijk om verschillende dingen in gedachten te houden om de juiste NC-microschakelaar te kiezen.

1. Elektrische classificaties:Zorg ervoor dat de microschakelaars die u kiest, overeenkomen met de spannings- en stroomvereisten van uw systeem, aangezien er veel varianten zijn om uit te kiezen.

2. Bedieningskracht:Microschakelaars hebben verschillende krachtvereisten voor bediening. Kies op basis van de gevoeligheidsvereisten en als lagere krachten nodig zijn voor zachte toepassingen, terwijl hogere krachtopties essentieel kunnen zijn voor stijve toepassingen.

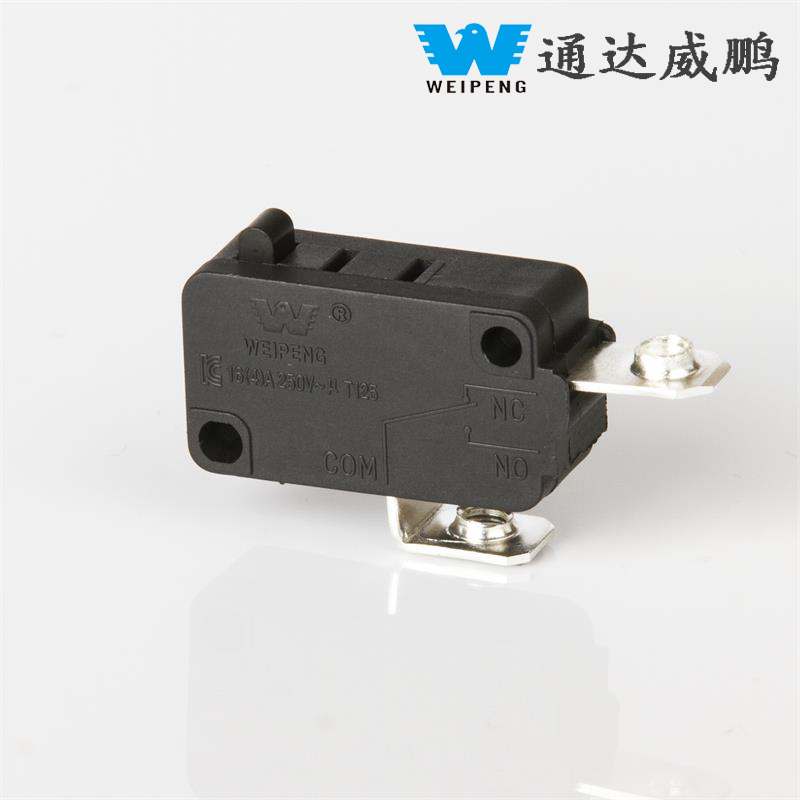

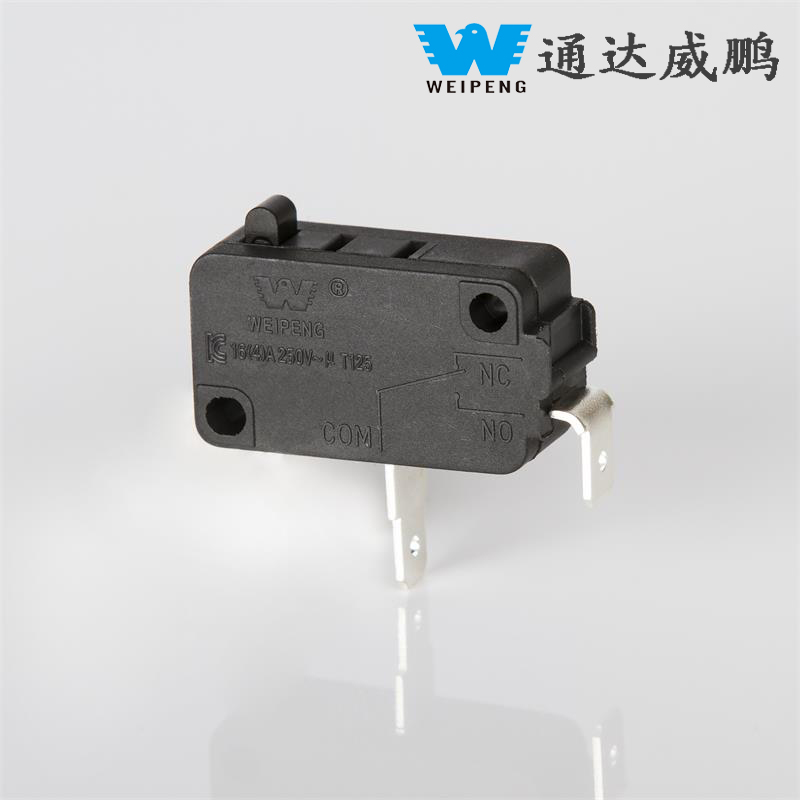

3. Terminalstijl:U kunt kiezen uit snelaansluit-, soldeerlip- en schroefaansluitingen. Maak uw keuze op basis van installatiegemak en compatibiliteit met bedrading.

4. Omgevingsomstandigheden:Denk aan beschermende maatregelen tegen stof, vocht en andere omgevingsfactoren. Als de toepassing buitenshuis of onder moeilijke omstandigheden plaatsvindt, kies dan voor IP-gecertificeerde of afgedichte microschakelaars.

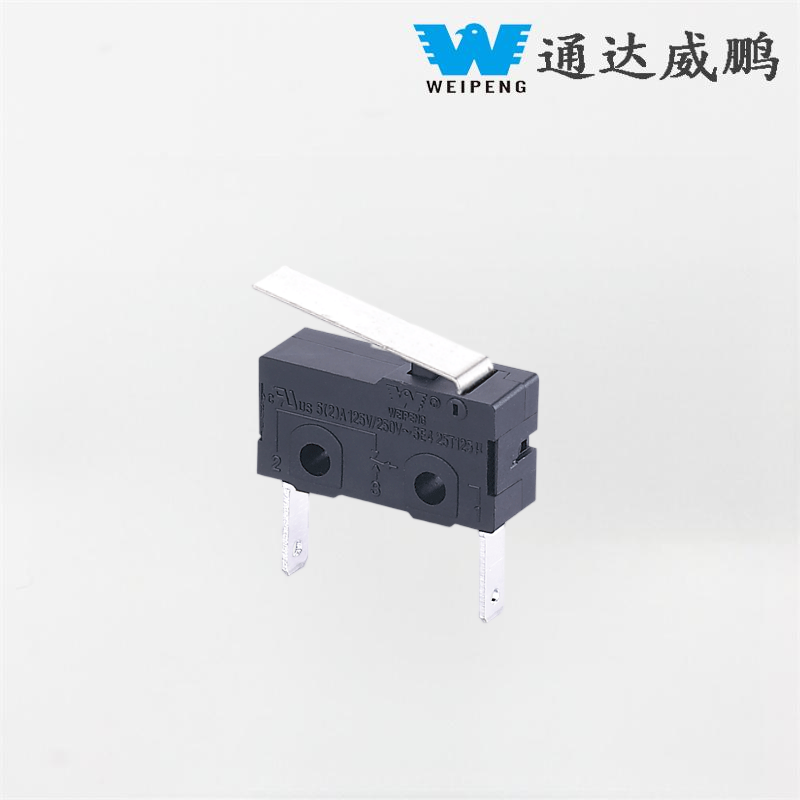

5. Grootte en montageopties:Microschakelaars zijn verkrijgbaar in verschillende afmetingen en uitvoeringen met verschillende gaten en beugels. Controleer of de juiste maat past bij uw toepassingsgebied.

Door deze kwaliteitsaspecten te onderzoeken en te waarborgen, kunt u het succes en de soepele uitvoering van uw project garanderen.

Installeren en bedradenNC-microschakelaar

Praktische installatie zorgt ervoor dat uw NC-microschakelaar werkt zoals ontworpen en een optimale duurzaamheid kan bereiken. Hier zijn enkele praktische aanbevelingen:

1. De schakelaar monteren:Gebruik de meegeleverde montagegaten of beugels om de microschakelaar op zijn plaats te bevestigen. Doe dit voorzichtig, zodat u geen druk uitoefent die de behuizing zou kunnen beschadigen of de werking ervan zou kunnen beïnvloeden.

2. Bedrading:De gemeenschappelijke klem moet worden aangesloten op de ingang van het circuit en de NC-klem moet worden aangesloten op de uitgang die moet worden onderbroken. Controleer of de bedrading en polariteit correct zijn voordat u de stroom inschakelt.

3. Testen:Controleer na installatie de schakelaar met een multimeter of door het apparaat iets te laten doen. Activeer de schakelaar om te volgen of het circuit opengaat.

4. Onderhoud:Controleer regelmatig op tekenen van slijtage, vuil of corrosie. Reinig indien nodig de contacten en vervang de schakelaars om valse signalen of onderbrekingen in de werking te voorkomen.

Als u deze stappen volgt, zorgt u ervoor dat uw systeem veilig blijft en optimaal presteert.

Voordelen en beperkingen van NC-microschakelaars

NC-microschakelaars onderscheiden zich door hun betrouwbaarheid en snelle respons, maar er zijn enkele overwegingen:

Voordelen:

De snelle reactie van het klikmechanisme vergroot de betrouwbaarheid aanzienlijk en voorkomt het optreden van valse signalen. Het compacte ontwerp maakt gebruik in smalle ruimtes mogelijk. NC-microschakelaars hebben ook een hoge mate van duurzaamheid; ze worden meestal gedurende miljoenen cycli getest en zijn dus uitstekend geschikt voor toepassingen die hoge veiligheidsnormen vereisen en repetitieve bewegingen met zich meebrengen.

Beperkingen:

NC-microschakelaars zijn doorgaans veerkrachtig, maar kunnen onderhevig zijn aan slijtage of storingen veroorzaakt door elektrische interferentie. Een juiste plaatsing en installatie van deze schakelaars in de juiste hoeken is essentieel voor effectief gebruik, aangezien obstakels de werking ervan kunnen belemmeren. Ze vereisen ook een goede afdichting tegen de omgeving onder ongunstige omstandigheden, zodat vuil en vocht er niet in kunnen binnendringen.

Door deze factoren in evenwicht te brengen, kunt u NC-microschakelaars op de juiste manier gebruiken in uw systeemontwerpen.

Top NC-microschakelaarmerken en waar te koop

De kwaliteit heeft invloed op zowel de duurzaamheid als de betrouwbaarheid. Enkele bekende merken NC-microschakelaars zijn Omron, Honeywell, Cherry en Schneider Electric. Elk merk produceert verschillende modellen die geschikt zijn voor verschillende spanningen, actuatortypen en milieubeschermingsniveaus.

U kunt NC-microschakelaars aanschaffen via betrouwbare elektronische leveranciers zoals Mouser, Digi-Key en RS Components of Amazon als u van plan bent om thuis doe-het-zelf-projecten uit te voeren. Zorg ervoor dat u de productspecificaties en recensies zorgvuldig leest terwijl u de juiste microschakelaars voor uw vereisten selecteert.

Veelgestelde vragen over NC-microschakelaars

Wat is het verschil tussen een NC- en een NO-schakelaar?

Het fundamentele verschil zit in de standaardpositie. Een NC-schakelaar bevindt zich feitelijk in een gesloten positie en laat daarom zelfstandig stroom stromen wanneer deze niet wordt gebruikt. Maar door op de schakelaar te drukken wordt het circuit geopend en stopt de stroom. Aan de andere kant is er bij de start een NO-schakelaar open. Wanneer de schakelaar wordt ingedrukt, wordt het circuit feitelijk gesloten, waardoor de stroom kan doorlopen.

Kan één microschakelaar zowel NC- als NO-terminals bevatten?

Verschillende microschakelaars hebben 3 aansluitingen: COM, NC en NO. Functionaliteit kan gebaseerd zijn op de bedrading, en een van de functies of beide manieren kunnen in een circuit worden gebruikt.

Zijn NC-microschakelaars geschikt voor veiligheidscircuits?

Zeker. Ze zijn doorgaans gesloten als ze inactief zijn, wat betekent dat elke actie die wordt ondernomen om ze te openen (bijvoorbeeld het openen van een deur of het indrukken van een noodknop) ertoe zou leiden dat het circuit onmiddellijk wordt onderbroken.

Hoe lang gaan NC-microschakelaars mee?

Bij correct gebruik en zorgvuldige selectie kunnen NC-microschakelaars miljoenen cycli meegaan. Goed onderhoud en milieubescherming dragen ook bij aan hun lange levensduur.

Wat gebeurt er als ik de verkeerde terminal aansluit?

Onjuiste bedrading (zoals het aansluiten van NO in plaats van NC) zal leiden tot storingen in uw apparatuur of andere beschermende maatregelen. Controleer altijd vooraf de terminals.

Zijn NC-microschakelaars eenvoudig te installeren?

Velen van hen volgen het plug-and-play-proces, met minimale behoefte aan technische bedradingsvaardigheden. Omdat ze klein van formaat zijn, kunnen ze eenvoudig worden geïnstalleerd met de juiste fittingen.

Geavanceerde toepassingen en integratietips

Naarmate de technologische vooruitgang voortduurt, worden NC-microschakelaars gebruikt in meer gecompliceerde systemen. In de industriële automatisering vervullen ze cruciale taken met betrekking tot sequentiecontrole en feedbackloops. Ook worden NC-microschakelaars vaak gebruikt als eindschakelaars in de robotica met als doel posities te detecteren en te lang rijden te voorkomen.

Wat IoT-ondernemingen betreft, maakt de combinatie van NC-microschakelaars en microcontrollers toezicht op afstand en automatische meldingen mogelijk. In slimme thuissystemen bieden NC-microschakelaars hulp bij het automatiseren van het beveiligings- en toegangssysteem, waardoor onmiddellijke waarschuwingen worden verzonden over toegang of noodsituaties.

Bij het ontwerp van ingebedde systemen is het raadzaam debouncetechnieken te gebruiken om valse activering van schakelaars te voorkomen wanneer er mechanische storingen aanwezig zijn. Kies schakelaars die duurzamer zijn voor toepassingen die herhaaldelijk gebruik vereisen en schakelaars die op hoge frequentie werken.

NC-microschakelaarOnderhoud en probleemoplossing

Als u een storing of een onderbroken werking ondervindt, volgt u deze stappen voor probleemoplossing:

1. Inspecteer fysieke schade:Controleer op scheuren of onjuiste uitlijning van de actuator. Vervang beschadigde schakelaars onmiddellijk.

2. Contacten reinigen:Ophoping van stof of roest voorkomt dat de stroom doorlaat. Gebruik geschikte contactreinigingsmiddelen en controleer of de aansluitingen goed vastzitten.

3. Testschakelaarfunctionaliteit:Controleer de continuïteit tussen de gemeenschappelijke aansluiting en de normaal gesloten aansluiting met behulp van een multimeter. Als de schakelaar niet betrouwbaar schakelt, vervang deze dan.

4. Evalueer het circuitontwerp:Zorg ervoor dat de bedrading wordt uitgevoerd volgens de gegevensbladen van het apparaat. Zorg ervoor dat de schakelaar overeenkomt met de spanningsspecificaties en de stroomwaarden.

Door regelmatig onderhoud en tests uit te voeren, maximaliseert u de betrouwbaarheid en voorkomt u systeemuitval.

Microschakelaars zijn integrale elementen voor de ontwikkeling van effectieve en veilige controlesystemen in verschillende sectoren van de economie. Hun normale gesloten werkingsmodus, installatiegemak en veelzijdigheid geven ze een voordeel ten opzichte van andere soorten schakelaars van dezelfde klasse. Daarom zal iedereen die zich bezighoudt met engineering, amateur- en productontwerp ze nuttig vinden. Weten hoe u NC-schakelaars moet kiezen, installeren, onderhouden en problemen oplossen, zal u helpen bij elke onderneming succes te behalen. In geval van complexe probleemoplossings- of installatieprocessen dient men de datasheets van de fabrikant te raadplegen of door te verwijzen naar meer ervaren professionals.
