De Long Arm Micro Switch is een uiterst compacte klikschakelaar met een verlengde hendelactuator. De lange arm van de schakelaar biedt meer flexibiliteit dan een gewone microschakelaar van het plunjertype bij het detecteren van beweging, positie of mechanisch contact. Microschakelaars met lange arm worden vaak gebruikt in een verscheidenheid aan toepassingen, zoals apparaten, industriële apparatuur, automatiseringssystemen, verkoopautomaten, veiligheidsvoorzieningen, kantoorapparatuur en vele andere elektromechanische producten. De lange arm zorgt voor een grotere afstand tussen de beweging van de actuator en de schakelaar, waardoor de hoeveelheid kracht die nodig is om de schakelaar te bedienen wordt verminderd. Als gevolg van deze kenmerken worden ze veelvuldig gebruikt op de elektromechanische markt.

Bepalen welke microschakelaar met lange arm moet worden gekocht voor kopers, ingenieurs en inkoopteams is niet alleen gebaseerd op de grootte. Elektrische specificaties, actuatorstijl, bedieningskracht, terminalstijl, duurzaamheid, vereisten voor installatieruimte en de omgeving waarin de schakelaar zal worden gebruikt, kunnen allemaal van invloed zijn op hoe goed de schakelaar functioneert en hoe lang deze meegaat. In dit artikel wordt uitgelegd hoe de lange arm-microschakelaar werkt, waar de schakelaar kan worden gebruikt en waar u op moet letten voordat u een lange arm-microschakelaar aanschaft.

Wat isMicroschakelaar met lange arm?

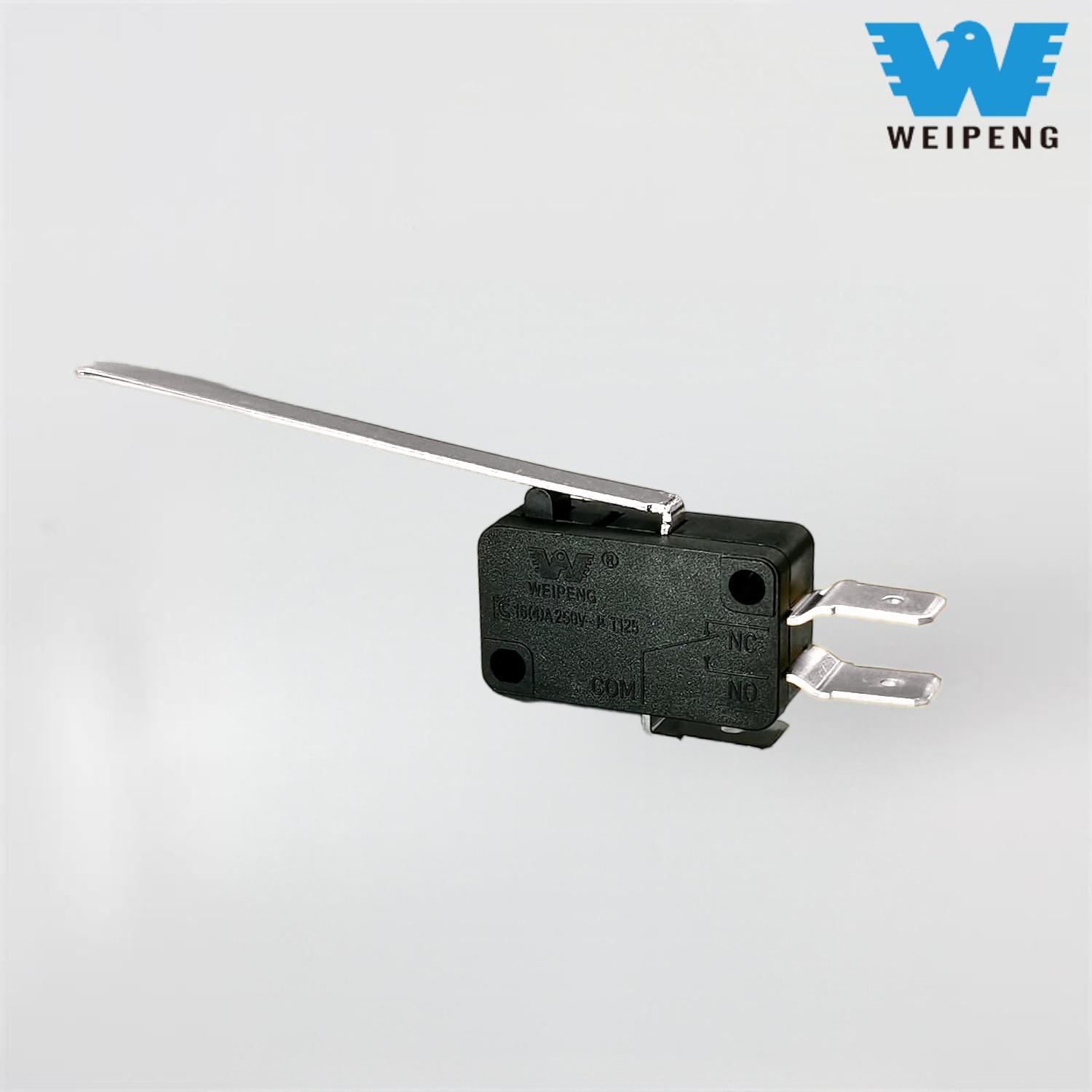

Een microschakelaar met lange arm is een voorbeeld van een microschakelaar waarbij een hefboomarm aan de actuator is bevestigd. De actuatorhendel wordt door een ander object ingedrukt of verplaatst en zorgt ervoor dat het interne veermechanisme de elektrische contactstatus van de schakelaar snel verandert. Vanwege deze klikfunctie kan de lange arm-microschakelaar uiterst betrouwbaar zijn, ongeacht of het object dat de schakelaar bedient een langzame, lichte of onstabiele beweging heeft.

De Long Arm zorgt voor een grotere afstand tussen het bedieningselement en het bedieningspunt van de schakelaar dan een standaard microschakelaar. Bovendien zorgt de langere hefboomarm ervoor dat de schakelaar gemakkelijker te bedienen is in vergelijking met een standaard microschakelaar. In de productspecificaties kunt u termen vinden voor vergelijkbare producttypen, zoals de hefboomarm met microschakelaar, de microschakelaar met lange hendel, de klikschakelaar met hendel, de microschakelaar voor de eindaanslag en de miniatuurschakelaar. Deze verwijzen over het algemeen naar producten met een vergelijkbare functie; Afmetingen, actuatorconfiguraties en elektrische specificaties kunnen echter van model tot model verschillen.

De functionaliteit van een microschakelaar met lange arm

Binnen de behuizing van de microschakelaar zijn vaste en beweegbare contacten verbonden met een veermechanisme. In de normale positie kan het circuit gesloten of open zijn, afhankelijk van hoe het is aangesloten via de normaal open of normaal gesloten aansluiting. De kracht die via de hefboomarm wordt uitgeoefend, wordt overgebracht naar het activeringselement in de microschakelaar. Wanneer de uitgeoefende kracht het werkpunt bereikt, verandert het klikmechanisme de contactstatus vrijwel onmiddellijk voordat het terugkeert naar de oorspronkelijke positie zodra de uitgeoefende kracht is opgeheven.

Deze snelle overgang vermindert de contactboogvorming, verhoogt de nauwkeurigheid van de geproduceerde signalen en verbetert de mechanische levensduur van de contacten. Om deze redenen worden microschakelaars vaak gebruikt in toepassingen waar sprake is van frequente cyclusschakelingen, nauwkeurige detectie, compacte installaties en een consistente elektrische output.

WaarMicroschakelaars met lange armworden vaak gebruikt

De Long Arm Micro Switch wordt veel gebruikt in veel industrieën vanwege het compacte formaat, de precisie en de zeer eenvoudige mechanische integratie. In huizen worden ze gebruikt in apparaten zoals magnetrons, wasmachines, vaatwassers, koffiezetapparaten, koelkasten en airconditioningunits om de open of gesloten toestand van de deurvergrendeling, de positie van het deksel en het waterniveau te detecteren voor operationele functies en veiligheidscontrole.

Bij industrieel en commercieel gebruik worden microschakelaars met lange armen vaak gebruikt als eindschakelaars, positiesensoren en veiligheidsschakelaars. Ze worden ook veelvuldig gebruikt in verkoopautomaten, speelautomaten, kantoorapparatuur, elektrische sloten, medische apparaten, 3D-printers, verpakkingsmachines en auto-accessoires. Ze bieden een economische manier om mechanische beweging om te zetten in een elektrisch signaal.

Soorten hefboomarmen en actuatorontwerpen

Er zijn verschillende vormen hefboomarmen beschikbaar voor microschakelaars met lange armhendels. Een rechte lange hendel is de meest voorkomende stijl en wordt gebruikt voor algemene positiedetectie en mechanisch basiscontact. Rolhendels maken gebruik van rollen aan het uiteinde van hun hendels, waardoor het schuiven over de schakelaar het object minder belast en de wrijving wordt verminderd. Gesimuleerde rolhefbomen hebben een gebogen uiteinde van hun arm in plaats van een traditionele roterende rol en bieden daarom een ​​soepeler contact tegen lagere kosten.

Wanneer u een microschakelaar met een bepaalde hefboomarm selecteert, zorg er dan voor dat u de bewegingsrichting van de hendel controleert, aangezien een aanraking ervan in een verkeerde hoek deze kan beschadigen en voortijdige uitval kan veroorzaken. De stabiliteit en levensduur van elke microschakelaar met lange arm kan aanzienlijk worden verbeterd door ervoor te zorgen dat de juiste uitlijning, hendellengte en ontgrendelingsruimte aanwezig zijn.

Hoe u een microschakelaar met lange arm selecteert

De beste manier om een ​​schakelaar te selecteren is door te beginnen met de werkparameters van de schakelaar. U moet overwegen wat de schakelaar zal detecteren, hoe vaak de schakelaar zal worden geactiveerd, hoeveel stroom er door de schakelaar zal stromen en aan welke omstandigheden de schakelaar zal worden onderworpen. Als u signalen bij een lage spanning schakelt, kunnen contactbetrouwbaarheid en een stabiele werking belangrijker zijn dan het schakelen van grote hoeveelheden stroom. Als u van motor of stroom wisselt, moet u meer nadruk leggen op elektrische specificaties en contactmaterialen.

Het is belangrijk om ook de afstand tussen de montagegaten, de lichaamsgrootte, de positie van de hendel en de oriëntatie van de aansluitingen te meten. De montage wordt vaak beïnvloed door zelfs een kleine verandering in afmetingen. Stuur de installatie-informatie van uw leverancier, zoals afbeeldingen, tekeningen, spannings-/stroomwaarden, terminalinformatie en onderdeelnummers wanneer u een apparaat vervangt door een bestaand model. Voor de ontwikkeling van nieuwe producten test u monsters onder daadwerkelijke bedrijfsomstandigheden vóór de massaproductie, zodat u weet of aan de bedieningskracht, de contactbetrouwbaarheid en de installatietoleranties wordt voldaan.

Microschakelaar met lange armAankoopaanbevelingen

Wanneer u een microschakelaar met lange arm aanschaft ten behoeve van OEM-productie of onderhoudsbehoeften, is de aanschaf van iemand die continuïteit kan bieden net zo belangrijk als de prijs. Als u een goedkope switch aanschaft die verschillende niveaus van push-in-kracht biedt of zeer snel na aankoop defect raakt, loopt u aanzienlijke kosten op vanwege het retourneren van producten, uitvaltijd of productklachten. Zoek naar leveranciers die technische ondersteuning kunnen bieden, in staat zijn tot consistente productie en duidelijke documentatie en certificering van de overstap bieden.

Hoewel een hefboomarm met microschakelaar misschien niet erg belangrijk lijkt, is deze van cruciaal belang voor de veiligheid, controle en gebruikerservaring. Door de stijl van de actuator, het elektrische vermogen, de installatieconditie en de kwaliteit van microschakelaars met lange arm te kennen, kan iedereen die een microschakelaarhendel voor een apparaat, een compacte eindschakelaar of een duurzame detectieschakelaar voor OEM-projecten koopt, een schakelaar selecteren die betrouwbare service biedt gedurende de hele levensduur van de toepassing met minimale problemen en serviceonderbrekingen.
