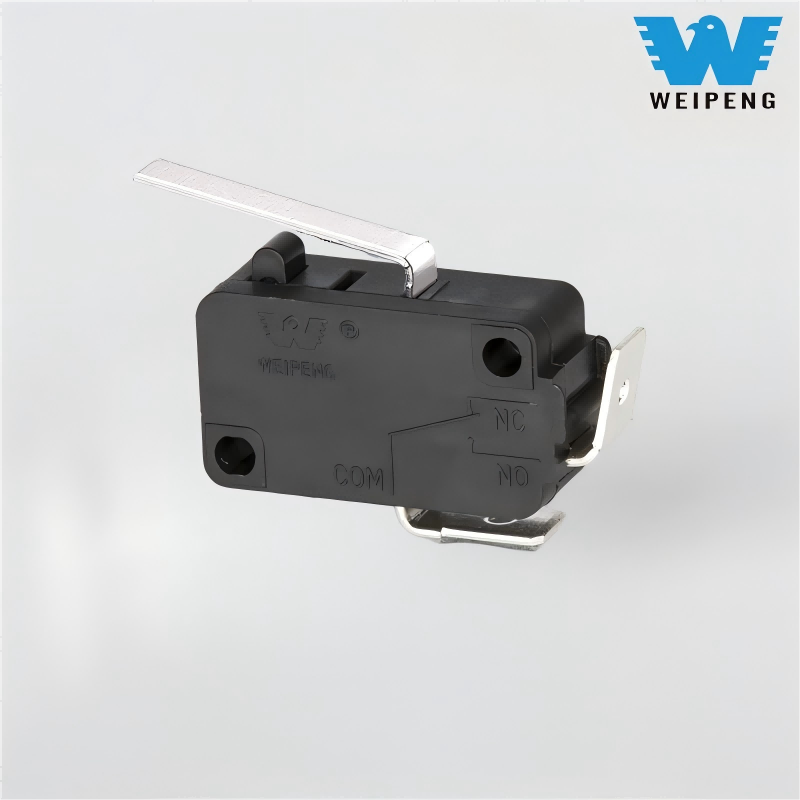

Zeer gevoelige grote microschakelaar met hendel

Als benchmarkmodel van de microschakelaarserie van Yueqing Tongda Wire Electric Factory heeft de hooggevoelige grote microschakelaar met hendel "hoge gevoeligheid, ultralange levensduur en aanpassingsvermogen in meerdere scenario's" als kernvoordelen. Door de 35 jaar ervaring van het bedrijf op het gebied van schakelaarproductie te integreren, is het een belangrijk besturingscomponent geworden in huishoudelijke apparaten, auto-elektronica, industriële automatisering en andere gebieden, dankzij de minimale contactafstand en het snelle actiemechanisme. De prestaties en betrouwbaarheid zijn gecertificeerd door meerdere gezaghebbende organisaties over de hele wereld, waardoor de reguliere positie in de nichemarkt wordt veiliggesteld.

Model:HK-14-1X-16A-260

Stuur onderzoek

Productomschrijving

WEIPENG® is toonaangevendZeer gevoelige grote microschakelaar met hendel fabrikanten, leveranciers en exporteur.

Introductie van microschakelaars

De HK-14-serie heeft een kernontwerp met 'contacten van zilverlegering met gepatenteerd snelwerkingsmechanisme'. De contacten zijn gemaakt van een AgSnO₂-zilver-tinoxidelegering en ondergaan een vacuümcoatingproces, met een contactweerstand van ≤50 mΩ, waardoor een stabiele stroomoverdracht zonder verzwakking wordt gegarandeerd en signaalvertragingen of slecht contact veroorzaakt door contactoxidatie effectief worden voorkomen. De triggerresponstijd is ≤5 ms en de afwijking van de bedieningsslag wordt binnen ± 0,05 mm geregeld, waarbij de triggergevoeligheid de industrienormen ver overtreft. Om aan de verschillende vereisten voor mechanische triggers te voldoen, biedt de serie een uitgebreid assortiment actuatorhendelcombinaties, waaronder 8 soorten hendels: korte arm, lange arm, rol (verkrijgbaar in nylon of metaal), knop, vork, enz., die nauwkeurig passen bij verschillende omstandigheden, zoals draaimechanismen, lineaire bewegingsapparaten en drukbedieningen.

Typische populaire modellen en toepassingsscenario's:

HK-14-1X-16A-P-200: Normaal open, 16A 250VAC, metalen rolactuatorstang - geschikt voor eindcontrole op productielijnen voor industriële automatisering, rolontwerp vermindert mechanische slijtage

HK-14-1-16AP-715: Normaal gesloten, 16A 250VAC, korte scharnierrolactuatorstang - geschikt voor nauwkeurige activering in medische testapparatuur, normaal gesloten ontwerp garandeert de veiligheid van de apparatuur wanneer deze is uitgeschakeld

HK-14-16AP-605: Wisseltype, 16A 250VAC, breed temperatuurontwerp - geschikt voor temperatuurbewakingsschakelaars in accupakketten van nieuwe energievoertuigen, breed temperatuurbereik van -40°C~125°C, geschikt voor extreme omgevingen aan boord

HK-14-1X-5A-320: Normaal open, 5A 250VAC, knopvormige actuatorstang - geschikt voor deurschakelaars van magnetrons, responsief drukken, hoogwaardige veiligheidsbescherming

Toepassingsscenario's

Huishoudelijke apparaten: Magnetrondeurbediening, wasmachineprogrammabediening, aanpassing van de ventilatorsnelheid van de airconditioner, waardoor een veilige werking van de apparatuur wordt gegarandeerd

Industriële automatisering: positionering van productielijnen, robotlimietcontrole, start-stopcontrole van transportbanden, waardoor de productie-efficiëntie met 35% wordt verbeterd

Auto-elektronica: autoruiten heffen, stoelverstelling, kofferbakdetectie, geschikt voor zware omstandigheden in voertuigen

Medische apparatuur: Controle van chirurgische apparatuur, signaaltriggering van detectie-instrumenten, voldoen aan medische veiligheidsnormen

Militaire industrie: controle van wapenuitrusting, schakelen van communicatieapparatuur, aanpassing aan extreme werkomstandigheden en hoge betrouwbaarheidseisen

Parameter microschakelaar (specificatie)

Technische kenmerken van schakelaar:
ITEM	Technische parameter		Waarde
1	Elektrische beoordeling		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Neem contact op met Weerstand		≤30mΩ Beginwaarde
3	Isolatieweerstand		≥100MΩ (500VDC)
4	Diëlektrisch Spanning	Tussen niet-aangesloten terminals	1000V/0,5mA/60S
		Tussen terminals en het metalen frame	3000V/0,5mA/60S
5	Elektrisch leven		≥50000 cycli
6	Mechanische levensduur		≥1000000 cycli
7	Bedrijfstemperatuur		-25~125℃
8	Bedrijfsfrequentie		elektrisch: 15 cycli Mechanisch: 60 cycli
9	Trillingsbestendig		Trillingsfrequentie: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drie richtingen: 1H
10	Soldeervermogen: Meer dan 80% van het ondergedompelde deel worden bedekt met soldeer		Soldeertemperatuur: 235 ± 5 ℃ Onderdompelingstijd: 2 ~ 3S
11	Hittebestendigheid van soldeer		Dompelsolderen: 260 ± 5 ℃ 5 ± 1S Handmatig solderen: 300 ± 5 ℃ 2 ~ 3S
12	Veiligheidsgoedkeuringen		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Testomstandigheden		Omgevingstemperatuur: 20 ± 5 ℃ Relatieve vochtigheid: 65 ± 5% RV Luchtdruk: 86~106KPa

Functie en toepassing van microschakelaars

1.Sate, betrouwbare basisschakelaar
2. Mooi uiterlijk, strakke contiguratie. Kenmerkend: kleine contactvrijheid, snelle actie, hoge gevoeligheid en kleine 3. operationele reizen.
4. Lange levensduur, hoge betrouwbaarheid
5. Een verscheidenheid aan contactterminals
6. Een variëteit van temperatuurgraad
7. Een verscheidenheid aan hendels
8. Gebruik het meesthardende plastic of themoplastisch
9. Op grote schaal gebruikt in huishoudelijke apparaten, elektronische apparatuur, automatische machinecommunicatie, equion, auto-elektron, apparaat en 10. instrument, elektrisch bewegingsgereedschap enz.

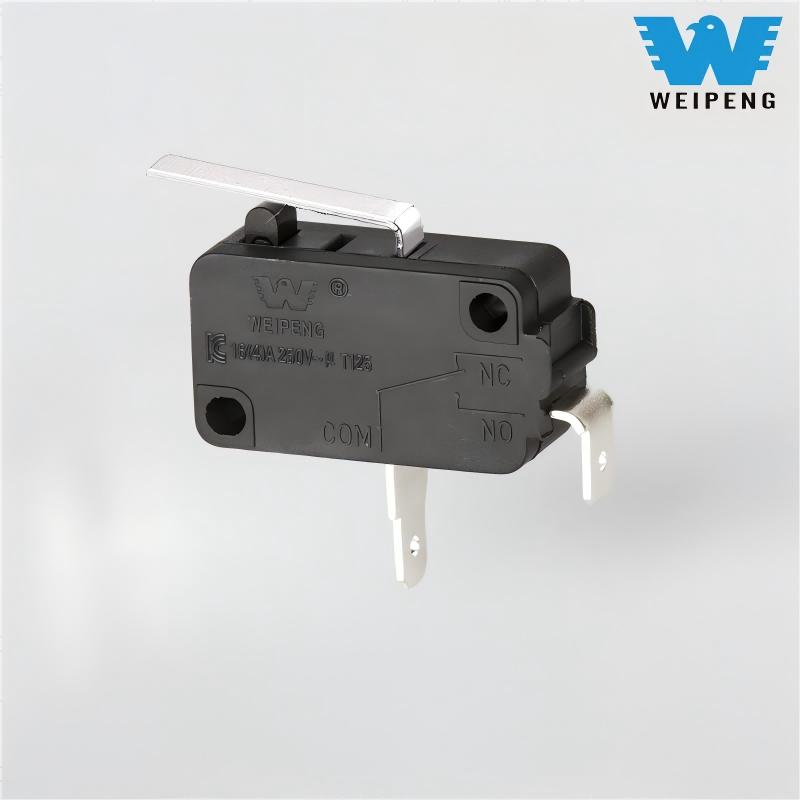

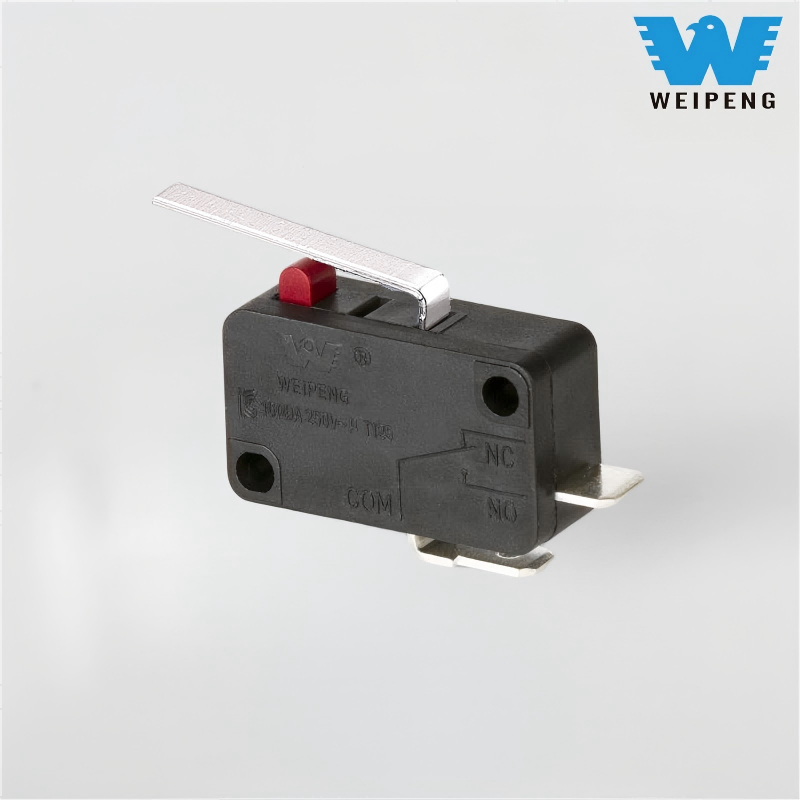

Details microschakelaar
